GPIO 引脚控制¶
FlexKVM 提供两个独立 GPIO 引脚，可连接开关、传感器、继电器等外部硬件——输入检测或输出控制。
⚠️ 引脚电平为 3.3V，别接 5V 或更高电压设备，否则会损坏设备。
面向工业控制、自定义硬件集成等专业场景。普通用户通常不需要。
开始之前¶
| 你需要 | 说明 |
|---|---|
| FlexKVM | 已完成快速开始接线和配网 |
| 2.54mm 杜邦线（母口） | 连接 GPIO 引脚 |
| 外部设备 | 开关、传感器、继电器等，需支持 3.3V 逻辑电平 |
引脚说明¶

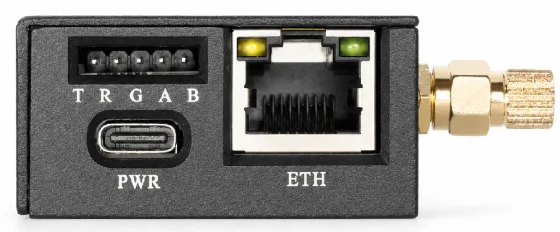

两个独立 GPIO，引脚旁有字母标识：
| 丝印 | 引脚 | 说明 |
|---|---|---|
| G | GND | 地线，与外部设备共地 |
| A | GPIOA | 通用输入输出，可独立配置 |
| B | GPIOB | 通用输入输出，可独立配置 |
接线示例¶
读取开关信号（输入模式）¶
GPIOA ──┬── 按钮一端
│
GND ────┴── 按钮另一端
按钮按下 → GPIOA 低电平；松开 → 高电平（内部默认上拉）。
控制 LED（输出模式）¶
GPIOB ────→ 限流电阻 ────→ LED 正极（长脚）
GND ────────────────────→ LED 负极（短脚）
LED 需串一个 220Ω ~ 1kΩ 限流电阻，否则可能烧 LED 或 GPIO。
软件配置¶

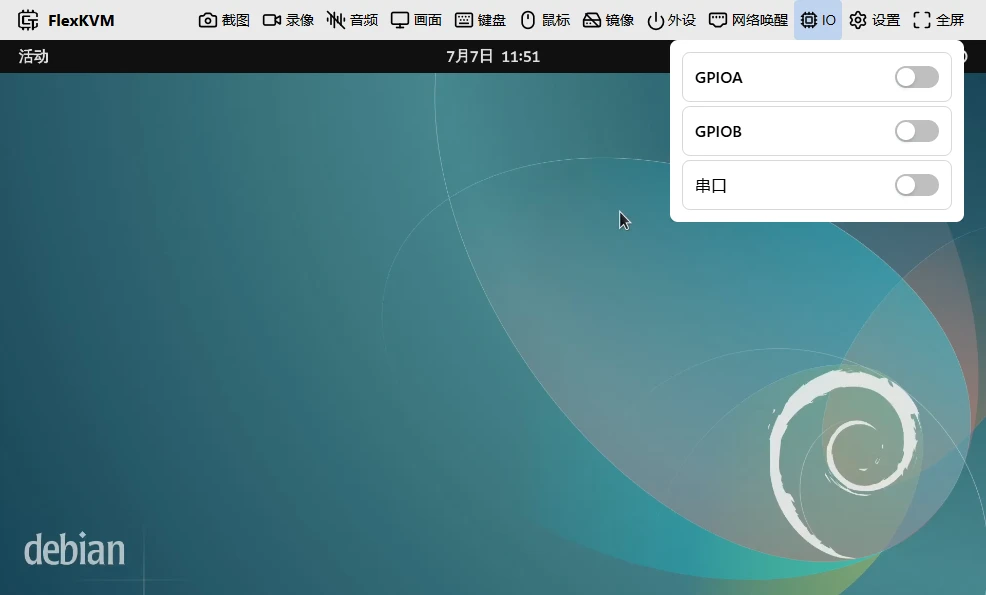

顶栏点芯片图标 → IO 菜单 → GPIO 引脚控制。
所有引脚默认禁用（输入模式、不监听）。需要手动启用。
启用引脚¶
每个引脚卡片上有开关。开启后进入输入模式并开始监听电平。
输入模式¶
引脚电平由外部设备决定，界面实时反映：
- 🟢 绿色 = 高电平（3.3V）
- ⚫ 灰色 = 低电平（0V）
输入模式下不能手动设电平。外部变化界面自动更新。
输出模式¶
点模式切换按钮 → 通过"高"/"低"按钮手动控制：
- 高 → 引脚输出 3.3V
- 低 → 引脚输出 0V
需要读外部信号时切换回输入模式。
常见问题¶
输出没电压？ → 确认引脚已启用且模式为"输出"。启用但没切模式时仍在输入状态。
读到错误电平？ → 检查接线，确认和设备共地（GND 已连）。
接线后界面不变？ → 确保引脚已开启。禁用状态不监听电平变化。
