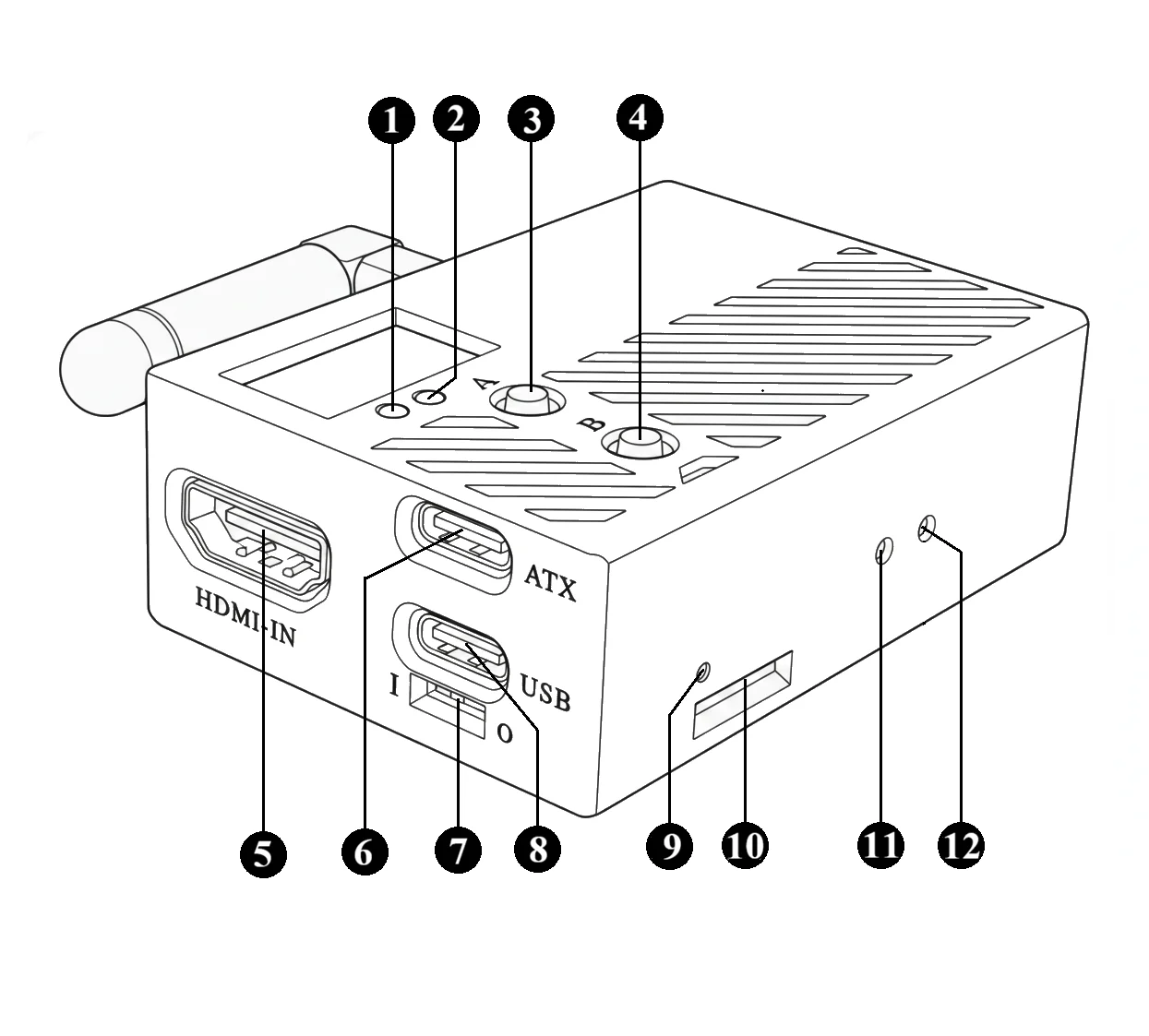

接口¶
- [1] 警告灯
- [2] 状态灯
- [3] 按键 A
- [4] 按键 B
- [5] HDMI 输入
- [6] ATX 接口
- [7] USB 供电开关
- [8] USB 接口
- [9] 电源灯
- [10] TF 卡槽
- [11] 恢复出厂按键
- [12] 复位按键
指示灯¶
FlexKVM 上有三个指示灯，分别反映供电、连接和网络状态。详细状态含义见 LED 指示灯。
| 编号 | 名称 | 颜色 | 基本说明 |
|---|---|---|---|
| [1] | 🔴 警告灯 | 红色 | 反映网络和系统状态 |
| [2] | 🟢 状态灯 | 绿色 | 反映设备连接状态 |
| [9] | 🔴 电源灯 | 红色 | 亮 = 已供电，灭 = 未供电 |
按键操作¶
FlexKVM 上有四个物理按键，详细操作见物理按键。
| 编号 | 名称 | 基本功能 |
|---|---|---|
| [3] | 按键 A | 长按 3~6 秒进入热点配网模式 |
| [4] | 按键 B | 长按 3 秒切换 WiFi 与 AP 模式 |
| [11] | 恢复出厂按键 | 长按 15 秒恢复出厂设置 |
| [12] | 复位按键 | 短按强制重启系统 |
HDMI 输入¶
- 规格：标准 HDMI Type-A 接口，兼容 HDMI 1.4。
- 功能：接收受控主机的 HDMI 视频信号，最高支持 1920x1200@60fps 输入。
ATX 接口¶
- 规格：USB Type-C 接口。
- 功能：连接 ATX 控制器，远程控制目标设备的电源开关、强制重启与正常开关机。
USB 接口¶
- 规格：USB Type-C 接口，USB 2.0 数据通信/OTG。
- 功能：与目标主机建立键鼠控制和数据传输通道。
USB 供电开关¶
- 规格：拨动开关。
- 功能：控制 USB Data 接口的电源输入。拨到 ON 时，允许通过 USB Data 接口为整机供电；拨到 OFF 时，关闭该接口的电源输入。
TF 卡槽¶
- 规格：Micro SD（TF）卡槽。
- 功能：用于虚拟 U 盘挂载 ISO 镜像及本地存储扩展。

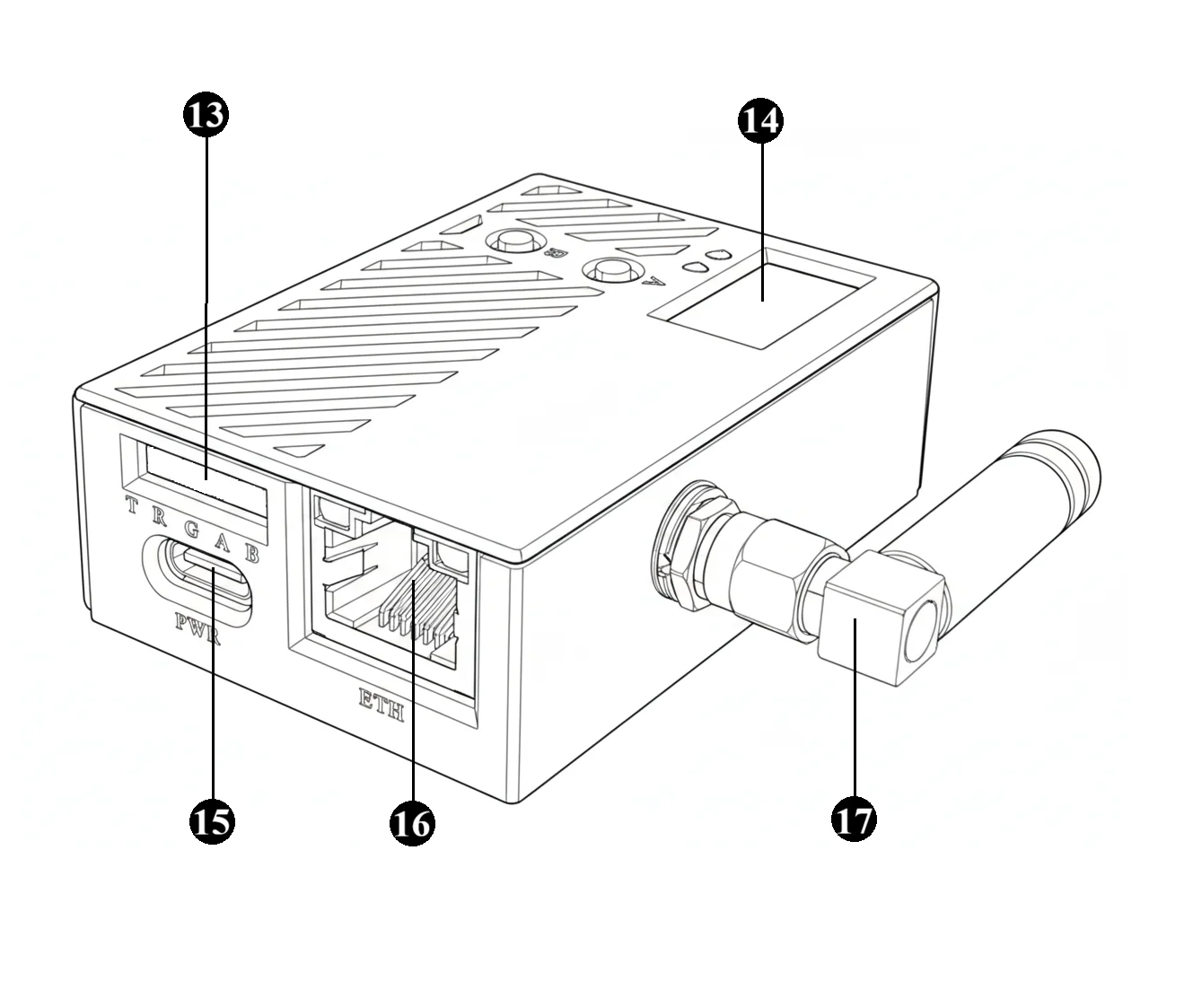

拓展接口¶
- 规格：5pin 2.54mm 排针。
- 功能：提供 UART 串口通信与 GPIO 控制，引脚旁印有对应字母标识。
注意：接口电平为 3.3V，请勿连接 5V 电平信号，否则可能损坏设备。
UART 接口
| 外壳标注 | 详细名称 | 功能介绍 |
|---|---|---|
| T | TXD | 数据发送端 |
| R | RXD | 数据接收端 |
| G | GND | 信号地线 |
接线时请将 FlexKVM 的 TXD 连接至目标设备的 RXD，RXD 连接至目标设备的 TXD，GND 互连。
GPIO 接口
| 外壳标注 | 详细名称 | 功能介绍 |
|---|---|---|
| A | GPIOA | 通用输入输出 |
| B | GPIOB | 通用输入输出 |
支持输入/输出模式切换。
显示屏¶
- 规格：单色 OLED 显示屏，分辨率 128x64。
- 功能：显示设备网络状态、IP 地址、AP 配网信息及当前工作模式。详见 OLED 屏幕。
电源接口¶
- 规格：USB Type-C 接口。
- 功能：5V/1A 及以上输入，为设备供电。
百兆网口¶
- 规格：RJ-45 接口，10/100M 自适应以太网。
- 功能：有线网络接入。
WiFi 天线¶
- 规格：SMA 内针接口，双频 2.4GHz / 5GHz。
- 功能：连接外置 WiFi 天线，实现无线网络接入。
